PI-Z-D系列磁力驱动泵
<
>
PI-Z-D系列磁力驱动泵
微机控制，直流无电刷马达，固体流速和变流速磁力驱动泵。
• 安装有直流无电刷马达，印刷电路板和变流速成控制器的磁力驱动泵。
• 材质有PP、PVDF或ETEE满足不同需要。
• 能够容纳外部4-20毫安电流变化来保持固定流量和扬程，以适用于不同的酸碱值。
• 马达效率是交流型马达的两倍。
• 节省空间。
技术参数表
材质 | 软管（mm） | 螺纹（”） | 套（A） | 最大扬程（M）--最大流量（L/min） | ||||
Polypropylene/Pvdf/ETFE | 内×外出口 | 内×外出口 | 内×外出口 | 2,000r.p.m | 2,500r.p.m | 3,000r.p.m | 3,500r.p.m | 4,000r.p.m |
NH-5PI-Z-D | 8×14 | ---- | ---- | ---- | 0.9 - 8.5 | 1.2 - 11.5 | 1.9 - 13.5 | 2.8 - 15.0 |
NH-10PI-Z-D | 8×14 | ---- | ---- | ---- | 1.2 - 10.0 | 1.6 - 12.0 | 2.5 - 13.0 | ----- |
NH-15PI-Z-D | 8×18 | ----- | ---- | ---- | 1.5 - 8.0 | 22 - 10.0 | 2.8 - 12.0 | ---- |
NH-20PI-Z-D | 18×18 | ----- | 16×16 | 1.2-14.5 | 1.6 - 16.0 | 2.6 - 17.0 | 3.6 - 22.0 | ---- |
NH-30PI-Z-D | 18×18 | ------ | 16×16 | 1.7-18.0 | 2.3 - 22.0 | 3.1 - 26.0 | 3.9 - 30.0 | ---- |

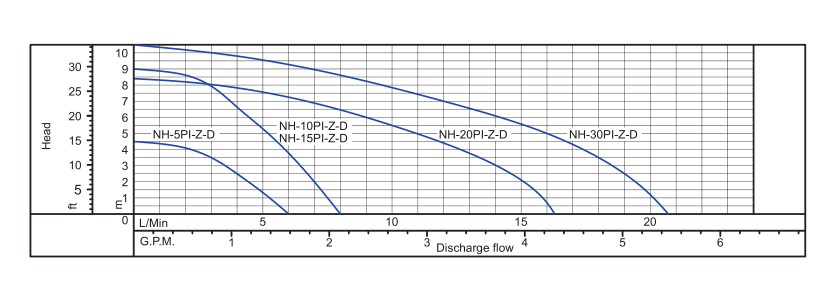

性能曲线图
安装尺寸图
